در صورتیکه ساختمان دارای یک یا چند نوع از نامنظمیهای زیر باشد، بهعنوان ساختمان نامنظم در پالن محسوب میشود. در شکل (۳-۱)، نمونههایی از این نامنظمیها نشان داده شده است. الف- نامنظمی هندسی: میزان پسرفتگی همزمان در دو امتداد، بیش از ۲۰ درصد طول پالن در آن امتداد باشد. ب- نامنظمی پیچشی: در مواردی که در طبقهای از ساختمان، تغییرشکل پیچشی نسبت به تغییرشکل جانبی، قابل مالحظه باشد. این موضوع با استفاده از نسبت نامنظمی پیچشی TIR، TIR، ساختمان، بررسی میشود. در هر امتداد، نسبت حداکثر تغییر مکان نسبی در یک محور پیرامونی ساختمان در یک طبقه به متوسط تغییر مکان نسبی دو محور پیرامونی ساختمان در همان طبقه است که بر مبنای روش تحلیل استاتیکی معادل، با احتساب ۱= A TIR پیچش تصادفی و منظور نمودن ۰ j محاسبه میشود. برای محاسبة میتوان TIR دیافراگمها را صلب در نظر گرفت. چنانچه نسبت بیش از ۱۲ باشد نامنظمی " " TIR " " پیچشی زیاد و در مواردی که بیش از ۱۴ باشد نامنظمی پیچشی شدید محسوب میشود. بررسی نامنظمیهای پیچشی صرفاً در مواردی که دیافراگمها صلب یا نیمه صلبهستند موضوعیت دارد. پ - نامنظمی در دیافراگم: تغییر ناگهانی در سختی دیافراگم به میزان بیش از ۵۰ درصد در یک دهانه نسبت به دهانه مجاور اتفاق افتاده باشد، یا در مواردی که بازشویی با مساحت بیش از ۲۵ درصد مساحت دیافراگم وجود داشته باشد. ت- نامنظمی جابجایی خارج از صفحه: انقطاعی در مسیر انتقال نیروهای جانبی به دلیل تغییر صفحة حداقل یکی از عناصر قائم مقاوم لرزهای ایجاد شده باشد. ث- نامنظمی سیستمهای غیر موازی: بعضی از عناصر قائم مقاوم لرزهای بهموازات محورهای متعامد اصلی سیستم مقاوم لرزهای نباشند.
– الف نامنظمی هندسی
ب- نامنظمی پیچشی
پ-۱- نامنظمی در دیافراگم (سختی) پ -۲- نامنظمی در دیافراگم (مساحت)

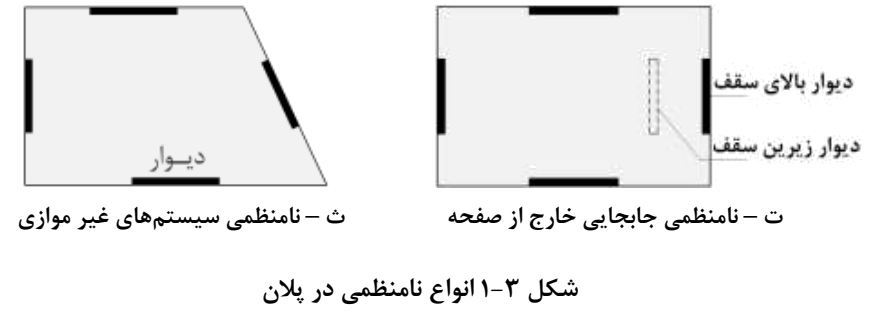

– – ت نامنظمی جابجایی خارج از صفحه ث نامنظمی سیستمهای غیر موازی
شکل ۳-۱ انواع نامنظمی در پالن
