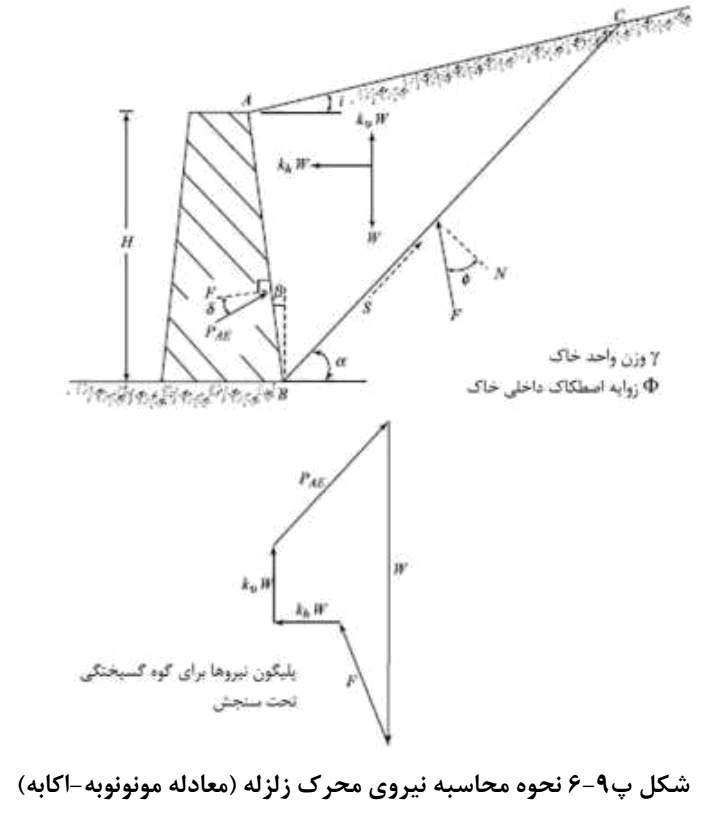

شکل (پ۹-۶) که بر مبنای نظریه رانکین (۱۷۷۶) توسط مونونوبه (۱۹۲۹) و اکابه (۱۹۲۶) برای اعمال فشار شبه استاتیک محرک خاک همگن با توزیع خطی در پشت دیوار ارائه شده، بردار نیرو‌ها را نشان می‌دهد.

شکلپ۹-۶ نحوه محاسبه نیروی محرک زلزله (معادله مونونوبه-اکابه)

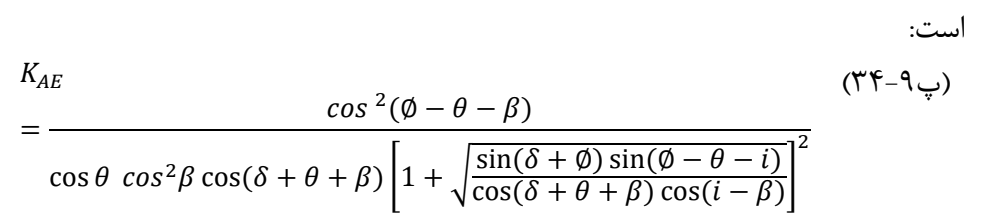

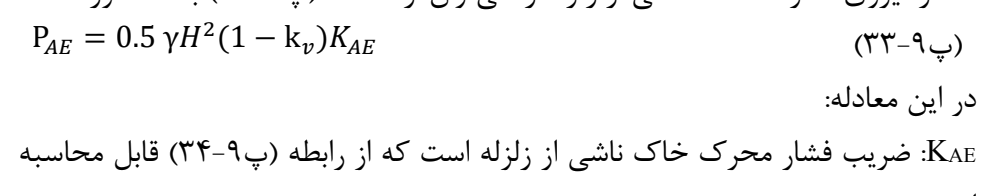

در این شکل: P: AE نیروی محرک خاک بر واحد طول دیوار برای هنگام وقوع زلزله H: ارتفاع دیوار : وزن واحد خاک پشت دیوار W: وزن گوه گسیختگی β: زاویه شیب پشت دیوار i: زاویه خاکریز پشت دیوار در سطح زمین : زاویه اصطکاک داخلی خاک پشت دیوار : زاویه نیروی محرک خاک با خط عمود بر سطح دیوار است که متناسب با زبری سطح  دیوار برابر یک-دوم تا دو- سوم زاویه می باشد. مقدار نیروی محرک خاک ناشی از زلزله را می‌توان از معادله (پ۹-۳۳) بدست آورد: K) k−۱(۲Hγ ۵.۰ = P (پ۹-۳۳) EA v EA در این معادله: K: AE ضریب فشار محرک خاک ناشی از زلزله است که از رابطه (پ۹-۳۴) قابل محاسبه است: K (پ۹-۳۴) EA )β−θ−∅(۲ soc = )i−θ−∅(sin)∅+δ(sin ] √+۱[)β+θ+δ(cosβ۲soc θcos )β−i(cos)β+θ+δ(cos

]) k−۱(/ k[۱−nat = θ v h
