لولهها و نگهدارندههای آنها باید برای نیروی لرزهای و جابجایی نسبی بند ۴-۲ طراحی شوند. تنش مجاز در ترکیب بارهای دارای بارهای لرزهای برای انواع مختلف لولهها در جدول (۴-۴) ارائه شده است. مقادیر تنش مجاز بر اساس درصدی از مقاومت تسلیم ) مشخصه حداقل ماده یا مقاومت کرانه پایین آن (yl بیان شده است.

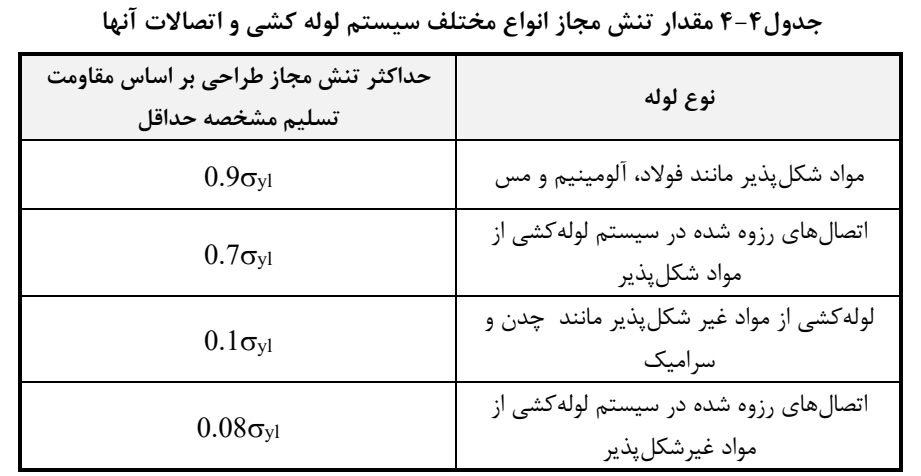

جدول۴-۴ مقدار تنش مجاز انواع مختلف سیستم لوله کشی و اتصالات آنها
حداکثر تنش مجاز طراحی بر اساس مقاومت نوع لوله تسلیم مشخصه حداقل مواد شکلپذیر مانند فولاد، آلومینیوم و م س ۹.۰ yl
اتصالهای رزوه شده در سیستم لولهکشی از ۷.۰ yl مواد شکلپذیر لولهکشی از مواد غیر شک لپذیر مانند چدن و ۱.۰ yl سرامیک اتصالهای رزوه شده در سیستم لولهکشی از ۰۸.۰ yl مواد غیرشک لپذیر
لولههایی که فاقد جزییات لازم برای تحمل جابجاییهای نسبی در محل اتصال به سایر قطعات هستند، باید با اتصالات دارای انعطاف پذیری کافی برای جلوگیری از خرابی اتصالات بین لوله و آن قطعه مهار شوند. تجهیزات نصب شده برخط مانند شیرها، مخازن، پمپها و زانوییها یا انشعابات که با اتصال صلب به لوله متصل هستند، باید در طراحی مهار جانبی لوله به عنوان جزئی از آن در نظر گرفته شود. اگر تجهیزات به دلیل وزن زیاد به طور مستقل مهار شود، ولی سیستم لوله متصل به آن مهار نشود، باید از اتصالات با انعطاف پذیری کافی برای تحمل جابجایی نسبی بین تجهیزات و لوله استفاده شود. طراحی برای نیروها و جابجاییهای لرزهای در شرایطی که از اتصالات انعطاف پذیر، حلقه انبساط و یا تمهیدات دیگر برای پذیرش جابجایی نسبی استفاده شود و همچنین، سیستم لوله به طور مستقل به سازه اتصال یابد و تمام شرایط یکی از سطرهای جدول (۴-۵) برقرار باشد، الزامی نمیباشد.

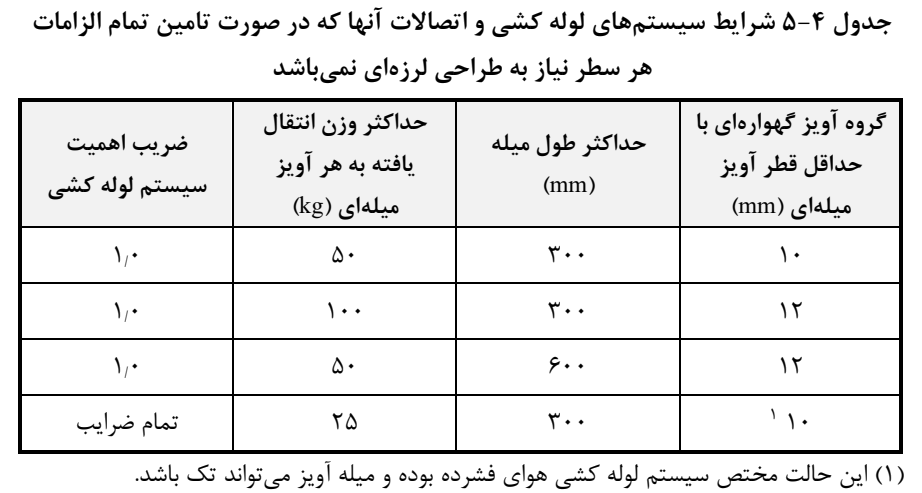

جدول ۴-۵ شرایط سیستمهای لوله کشی و اتصالات آنها که در صورت تأمین تمام الزامات هر سطر نیاز به طراحی لرزهای نمیباش د
گروه آویز گهوارهای با حداکثر وزن انتقال حداکثر طول میله ضریب اهمیت حداقل قطر آویز یافته به هر آویز (mm ) سیستم لوله کشی (mm) (kg میلهای میلهای ) ۱۰ ۳۰۰ ۵۰ ۱۰
۱۲ ۳۰۰ ۱۰۰ ۱۰
۱۲ ۶۰۰ ۵۰ ۱۰ ۱۰ ۱ ۳۰۰ ۲۵ تمام ضرایب (۱) این حالت مختص سیستم لوله کشی هوای فشرده بوده و میله آویز میتواند تک باشد.
استثناء: در شرایطی که سیستم لوله کشی با ضرایب اهمیت مختلف، بوسیله میله آویز تک با قطر ۱۰ یا ۱۲ میل یمتر نگهداری شود و طول هر نگهدارنده در مسیر لوله از نقطه تکیهگاهی لوله تا محل اتصال به سازه نگهدارنده برابر یا کمتر از ۳۰۰ میلیمتر و وزن کل وارد به هر نگهدارن ده ۲۵ کیلوگرم یا کمتر باشد، به شرط رعایت محدودیتهای زیر، طراحی لرزهای الزامی نمیباش د: الف- در سازههای با گروه طراحی لرزهای ۱ با ضریب اهمیت جزء بیشتر از ۱۰، حداکثر قطر اسمی لوله۵۰ میلیمتر ب- در سازههای با گروه طراحی لرزهای ۲ و بالاتر با ضریب اهمیت جزء بیشتر از ۱۰، حداکثر قطر اسمی لوله ۲۵ میلیمتر پ- در سازههای با گروه طراحی لرزهای ۳ و بالاتر با ضریب اهمیت جزء ۱۰، حداکثر قطر اسمی لوله ۸۰ میلیمتر
