نیروی جانبی زلزله باید در ترکیب با بار‌های بهره برداری جزء و در راستایی اعمال شود که بیشترین پاسخ را ایجاد می‌کند. به عنوان یک روش جایگزین می‌توان در اعمال نیروی جانبی، از ترکیب بار ۱۰۰ درصد نیروی معادل جانبی در یک راستا و ۳۰ درصد بار جانبی در راستای متعامد و چرخش ۹۰ درجهای راستای نیرو‌ها در این ترکیب بار استفاده نمود. ρ در محاسبه نیروی جانبی، ضریب نامعینی برابر با ۱۰ منظور می‌شود.. نیروی جانبی زلزله طبق رابطه (۴-۱) محاسبه شده و بر مرکز جرم جزء اثر داده می‌شود توزیع این نیرو بین بخشهای مختلف جزء به نسبت جرم آن‌هاست. C H AR f (۴-۱ ) ) () ( I W ۴S.۰ = F p p DS p R R po μ

در این رابطه: F= p نیروی جانبی زلزله S= DS ضریب شتاب طیفی زلزله طرح در زمان تناوبهای کوتاه، طبق بند ۲-۴ I= p ضریب اهمیت جزء، طبق بند ۴-۱-۴

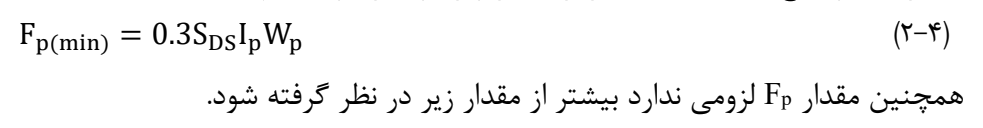

W= p وزن بهره برداری جزء غیرسازه‌ای همراه با محتویات و ملحقات آن در زمان بهره برداری H= f ضریب بزرگنمایی نیرو که تابعی است از ارتفاع مرکز جرم جزء از تراز پایه، طبق بند ۴-۲-۱-۱ R= μ ضریب کاهش ناشی از شکل‌پذیری، طبق بند ۴-۲-۱-۲ C= ضریب تشدید برای تبدیل حداکثر شتاب پایه یا طبقه به شتاب حداکثر جزء، طبق AR بند ۴-۲-۱-۳ R= ضریب مقاومت جزء، طبق بند ۴-۲-۱-۴ po F مقدار p در هیچ حالت نباید کمتر از مقدار زیر در نظر گرفته شود. (۴-۲ ) W I ۳S.۰ = F p p DS )min(p F همچنین مقدار p لزومی ندارد بیش‌تر از مقدار زیر در نظر گرفته شود. (۴-۳ ) W I ۶S.۱ = F p p DS )min(p
