مقادیر تغییر مکان جانبی نسبی طرح طبقه در هر امتداد ساختمان که بر مبنای

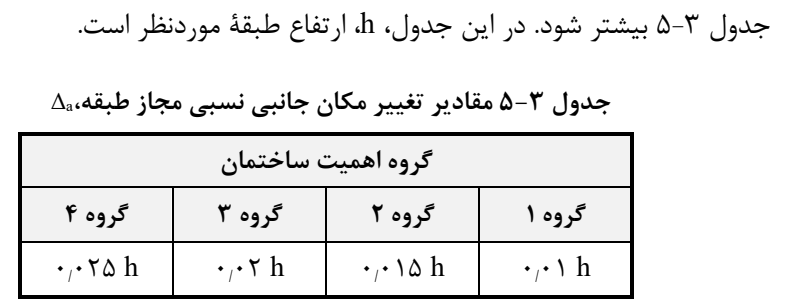

Δ، بند ۳-۱۲-۲ محاسبه می‌شود نباید از تغییر مکان جانبی نسبی مجاز طبقه، a مطابق h، جدول ۳-۵ بیش‌تر شود. در این جدول، ارتفاع طبقه‌ی موردنظر است.

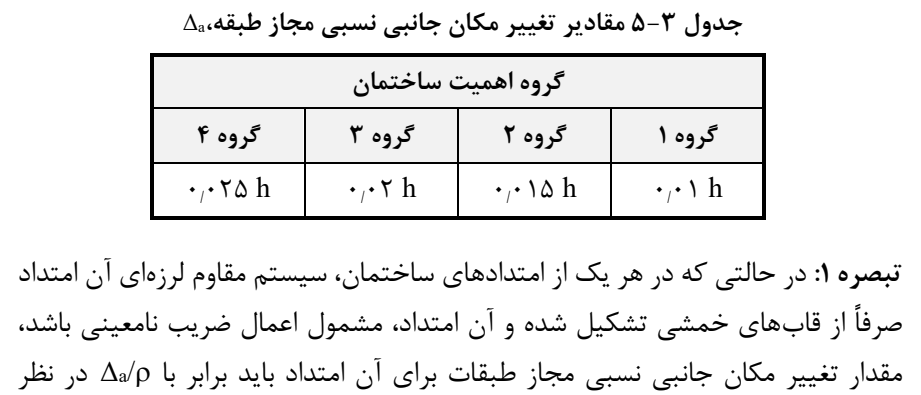

Δ جدول ۳-۵ مقادیر تغییر مکان جانبی نسبی مجاز طبقه، a

گروه اهمیت ساختمان

گروه ۱ گروه ۲ گروه ۳ گروه ۴ h h h h ۰۰۱ ۰۰۱۵ ۰۰۲ ۰۰۲۵ / / / /

تبصره ۱: در حالتی که در هر یک از امتدادهای ساختمان، سیستم مقاوم لرزه‌ای آن امتداد صرفاً از قابهای خمشی تشکیل شده و آن امتداد، مشمول اعمال ضریب نامعینی باشد، / Δ مقدار تغییر مکان جانبی نسبی مجاز طبقات برای آن امتداد باید برابر با a در نظر گرفته شود. تبص ره ۲: در صورتیکه سیستم مقاوم لرزه‌ای از نوع دیوار برشی بنایی مسلح باشد، مقدار تغییر مکان جانبی نسبی مجاز طبقات باید مطابق با ضوابط مبحث هشتم مقررات ملی ساختمان در نظر گرفته شود. تبصره ۳: چنانچه قابهای خمش ی از نوع متوسط یا معمول ی در هر یک از سیستم‌های قاب ساختمانی، قاب خمشی یا دوگانه وجود داشته باشد، مقادیر تغییر مکان جانبی نسبی h مجاز طبقه برای گروه اهمی ت ۲ باید به ۰۰۱۲۵ و برای گروه‌های اهمیت ۳ و ۴ به h ۰۰۱۵۰ محدود گردد.
