p و C*p

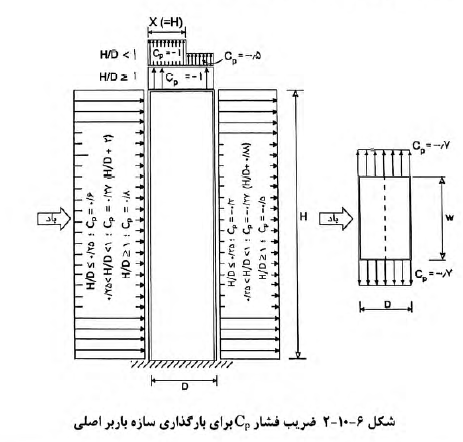

ضریب فشار Cp برای تعیین نیروهای کلی وارد بر سازه باربر اصلی در شکل ۶-۱۰-۲ داده شده است. این ضریب متناسب با نسبت ارتفاع ساختمان به عرض آن در جهت باد

(H/D) تغییر می‌کند.

ضریب فشار C*p برای محاسبه فشار یا مکش جزئی وارد بر پوشش‌ها نماها و اجزاء پوششی بام و اتصالات آن در شکل ۶-۱۰-۳ تعریف شده است. این ضریب صرفاً برای طراحی اعضاء و اتصالات یاد شده به کار می‌رود.

ضریب اثر بازشو Cpi در بند ۶-۱۰-۱۱ تعریف شده است.

یادداشت‌های مربوط به شکل ۶-۱۰-۲:

۱) D و W به ترتیب ابعاد پلان ساختمان در راستای جهت باد و عمود بر آن در سطح زمین است.

۲) ضریب Cp نشان داده شده در سمت رو به باد زمانی که جهت باد عمود بر دیوار باشد قابل اعمال است.

۳) برای تعیین حالت بحرانی بارهای وارد بر ساختمان باید ترکیب فشار مکش‌های خارجی و داخلی ساختمان با هم مورد ارزیابی قرار گیرند.

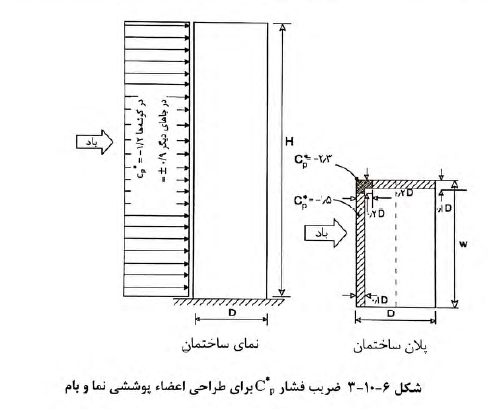

یادداشت‌های مربوط به شکل ۶-۱۰-۳:

۱) عرض مؤثر نوارهای کناری برای مکش موضعی ۰/۱D می‌باشد.

۲) در بام‌ها و در محل برخورد دو نوار عمود بر هم کناری ضریب C*p برابر ۲/۳- می‌باشد. اما چنانچه جان پناه بام نهایی بیش از یک متر ارتفاع داشته باشد ضریب C*p برابر ۲- می‌باشد.

۳) ضریب C*p برای ترکیبات خاصی از اجزاء معماری در نما میتواند بیش از ۱/۲- باشد. چنانچه در نما بیرون زدگیهای قائمی مثل تیغه به عمق بیش از یک متر پیش بینی شده باشد. عنصر باربر نما یا حتی عنصر معماری ضریب C*p در گوشه‌ها به ۱/۴- افزایش یافته و عرض نوار بارگذاری شده نیز از ۰/۱D به ۰/۲D افزایش می‌یابد.

۴) ضریب ۱٫۲ - = C*p فقط در نواری به عرض ۰/۱D و روی اجزاء نما و اتصالات آن به کار می‌رود.

برای طراحی اجزاء نما و اتصالات آن در سایر نواحی ضریب ۰٫۹± = C*p باید استفاده شود.

۵) مقدار C*p برای ساختمان‌های با بام پله ای تخت در بند ۶-۱۰-۱۰ تعریف شده است.
